超高性能ハイエンドモデル
冷却型赤外線検出素子「InSb（インジウムアンチモン）」搭載
クラス最高レベルの超高速撮影が可能！
特長
冷却型赤外線検出素子による優れた基本性能
InfReCインフレック H9000（Thermoサーモ HAWKホーク）は、最も高性能な赤外線検出素子の一つである「InSb（インジウムアンチモン）」二次元センサを搭載。短波長帯の赤外線検出感度と応答速度に優れ、一般的な非冷却型赤外線サーモグラフィカメラ（測定波長8～14μm）では捉えることができない、ハイコントラスト且つ高精細な熱画像を取得することができます。
例えば、日光が当たらないトンネル内でわずかな温度差を検出するコンクリート内壁面剥離診断などで威力を発揮します。
- 測定波長：2μm～5.7μm
- 温度分解能：0.025℃（at 30℃ 画質改善なし）
- 画素数：640×512画素

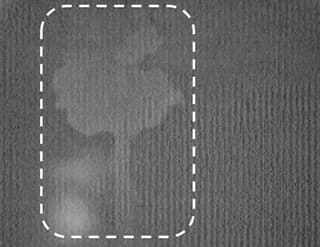

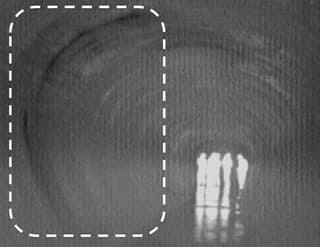

| トンネル内の剥離 | トンネル内の漏水 |
|---|---|
 |
 |
高速現象を撮影可能なクラス最速のフレームレート
フルフレーム時で205Hz、オプションで355Hzの高速撮影が可能です。さらに、ウィンドイングモードにより、最速5000Hzの超高速撮影が可能となります。

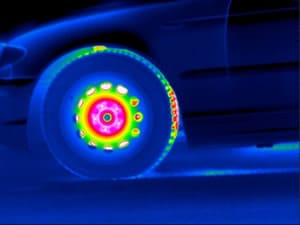

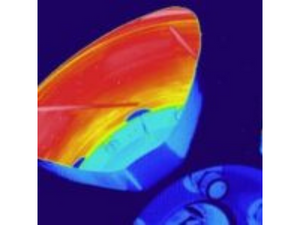

自動車のタイヤやブレーキディスクなどの回転体の温度変化や、エアバッグ爆発の瞬間などの高速現象を捉えることができます。
- フルフレーム時：205Hz（640×512画素） オプションで最大355Hz
- ウィンドイング時：1000Hz（160×128画素）
- ラインスキャン時：5000Hz（640×2画素）
- 最小積分時間：最速1マイクロsec
一瞬の現象を逃さない、多彩な同期収録機能
- ロックイントリガ出力
外部機器制御用の同期信号出力により、撮影フレームと同期を取りながらフラッシュランプなど他の設備を連動させることが可能です。ソーラーパネルの品質検査や、金属の熱ストレス評価など、微小な熱変化を観測する場合に有効です。 - 外部トリガ入力機能
外部機器からのパルス信号入力と同期した計測が可能です。複合材料の接着異常や水の浸入検査など、短時間のパルス状の熱負荷を与えた直後の温度変化を計測する「アクティブ・サーモグラフィ法」や、タイヤなどの回転体の回転数と同期計測を行う場合などで有効です。 - 複数レンジ同時計測機能
最大3レンジの温度計測を同時に行うことが可能です。急速に温度変化する現象や、広いダイナミックレンジを必要とする測定で、レンジ切り替えせずに広い温度範囲をリアルタイムに計測することが可能です。
1200℃までの高温レンジを標準搭載

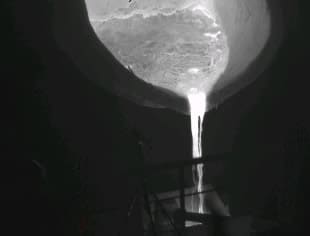

溶接温度のモニタ、ダイキャスト金型温度監視など、高温対象物の温度計測が可能です。
より高温の計測が必要な場合は、2000℃レンジの追加が可能です（オプション）。
概略仕様
本体仕様
| 項目 | 仕様 | 備考 | |
|---|---|---|---|
| 基本性能 | 検出器 | InSb（インジウムアンチモン）二次元センサ | - |
| 検出器冷却方式 | スターリングクーラー方式 | 平均故障時間：10000時間 | |
| 測定波長 | 2～5.7µm | - | |
| 測定温度範囲 | -10℃～1200℃ | オプション：2000℃レンジ | |
| 温度分解能 | 0.025ºC at 30ºC | - | |
| 温度精度 | ±2℃（測定レンジ100℃以下） レンジフルスケールの±2%（測定レンジ100℃以上） |
環境温度：10～40℃において | |
| 検出器画素数 | 640(H) x 512(V)画素 | - | |
| 測定視野角 | 21º (H) x 17º(V) （標準レンズ搭載時） | - | |
| 空間分解能 | 0.6mrad （標準レンズ搭載時） | - | |
| 測定距離範囲 | 30cm～∞ （標準レンズ搭載時） | - | |
| フォーカス | マニュアル | オプション：電動フォーカス | |
| フレームレート | 205Hz（フルフレーム）、570Hz（320×256） 1000Hz（160×128）、5000Hz（640×2） |
最大フレームレートは積分時間に依存 オプション：355Hz（フルフレーム） |
|
| データ深度 | 14bit | - | |
| カメラインターフェース | Gig-E | オプション：10Gig-E（最大355Hz） | |
| トリガ | 入力1ch、外部同期収録用入力（TTL） | オプション：トリガ拡張（入力2ch、出力2ch） | |
| その他 | AC電源 | AC100～240V | - |
| 消費電力 | 45W Typ. | - | |
| 外形寸法 | 約244mm(H)×120mm(W)×160mm(D) （突起部、レンズ、グリップ含まず） |
- | |
| 質量 | 3.3kg (Typ. レンズ含まず） | - | |
| 動作環境温度／湿度 | -20℃～＋50℃、90％RH以下（結露しないこと） | - | |
| 保存環境温度／湿度 | -40℃～＋70℃、90％RH以下（結露しないこと） | - | |
| 標準付属品 | 高機能オンライン解析ソフトウェア（CD） 電源ユニット Ethernetケーブル（3ｍ） キャリングケース 取扱説明書 |
- | |
ソフトウェア仕様

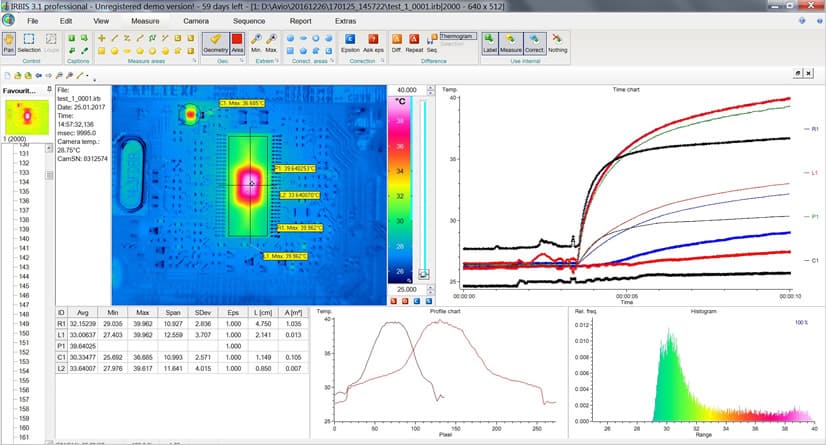

高機能オンライン解析ソフトウェアがデータ取得から解析・レポートまでサポート！
各種計測機能
| 項目 | 仕様・備考 | |
|---|---|---|
| 画像表示 | オート機能 | オートスケール |
| カラーパレット | カラー／モノクロ表示（16種類）、ユーザー設定 | |
| 階調表示 | 1024／256／64／16階調、ユーザー設定（最大2000階調） | |
| 表示機能 | 等温帯表示、ズーム表示（1～12倍）、ズームスクロール、グリッド表示、他のデジタル画像との合成（*.jpg、*.png等） | |
| 画質改善 | アベレ－ジング、フィルタリング、エッジ強調 | |
| 計測・解析 | ポイント温度計測 | 可動点、温度サーチ（最高×1、最低×1）、2点間温度差 |
| エリア内温度計測 | 四角、円、楕円、多角形 （各エリア内の最高・最低・平均温度を表示） | |
| 複数レンジ同時計測 | 最大3レンジ（同一開口使用時） | |

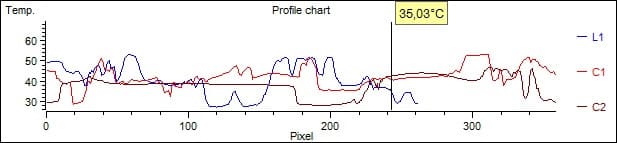

| ラインプロファイル | 水平、垂直 | |

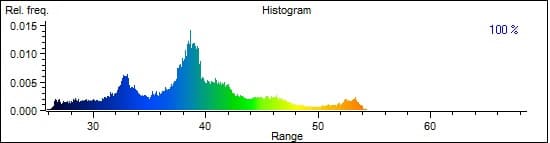

| ヒストグラム | 四角、円、楕円、多角形 | |
| トレンドグラフ | ポイント、エリア内最高/最低/平均 | |
| 温度補正機能 | 放射率補正、環境温度補正（NUC）、距離補正 | |
| 放射率補正 | 多点放射率補正、放射率逆算機能 | |
| 記録・出力 | データ収録 | 静止画、動画、外部トリガ記録機能 |
| データ出力 | ASCIIフォーマット：*.asc、*.csv、*.txt、*.xls イメージフォーマト：*.bmp、*.gif、*.pcx、*.jpg、*.jpeg、*.png、*.tif、*.tiff |
|
| レポート出力 | Word形式、定型フォームの簡易レポート | |
オプション
レンズ
| 品名 | 型式 | 仕様 |
|---|---|---|
| 2倍望遠レンズ | IRL-H9T50A | 測定視野角：11°（H）×9°（V） |
| 測定距離：50cm～ | ||
| 4倍望遠レンズ | IRL-H9T100A | 測定視野角：5.5°（H）×4.4°（V） |
| 測定距離：150cm～ | ||
| 2倍視野拡大レンズ | IRL-H9W12A | 測定視野角：44°（H）×36°（V） |
| 測定距離：10cm～ | ||
| 75μm近接望遠レンズ | IRL-H9C75A | 空間分解能：75μm |
| 測定視野範囲：48mm（H）×38mm（V） | ||
| ワーキングディスタンス：50cm | ||
| 15μm顕微鏡レンズ | IRL-H9M15A | 空間分解能：15μm |
| 測定視野範囲：9.6mm（H）×7.7mm（V） | ||
| ワーキングディスタンス：19.5cm | ||
| 5μm顕微鏡レンズ | IRL-H9M05A | 空間分解能：5μm |
| 測定視野範囲：3.2mm（H）×2.6mm（V） | ||
| ワーキングディスタンス：2.2cm | ||
| カメラスタンド | - | - |
フィルタ
特殊計測用フィルタをご用意！ 様々なカスタマイズにも対応
オプションのガラス越し計測フィルタ、ガラス表面計測フィルタ、火炎越し計測フィルタ、火炎計測フィルタにより特殊計測に対応します。また、フィルタの特注開発にも対応します。
さらに、レンズ、温度レンジや積分時間の最適化などのご要望にも柔軟に対応いたします。
これらの機能や性能を活かし、ロックイン解析システム、回転体同期計測システム、爆発試験・評価システムなどの特注システムの開発も承ります。
 |
 |

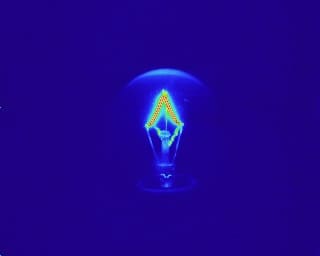

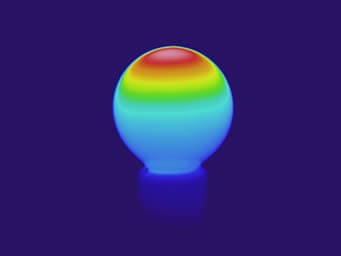

| 電球ガラス越し計測 | 電球ガラス表面計測 |
|---|
| 品名 | 型式 | 仕様・備考 |
|---|---|---|
| 高温フィルタ | IRR-H9NDA | ～2000℃ |
| ガラス越しフィルタ | IRR-H9TGA | 測定温度範囲：400℃～1700℃ 2.2～2.6μmバンドパス |
| ガラス測定フィルタ | IRR-H9OGA | 測定温度範囲：100℃～1000℃ 5.3μmカットオン |
| 火炎除去フィルタ | IRR-H9TFA | 測定温度範囲：150℃～1700℃ 3.9μmバンドパス |
| 火炎測定フィルタ | IRR-H9OFA | 測定温度範囲：150℃～1700℃ 4.24μmバンドパス |
温度校正
| 品名 | 仕様・備考 |
|---|---|
| ウィンドウイング用温度校正 | 320×256、160×128、640×2から複数選択可能 |
| 複数レンジ同時計測用温度校正 | 連続した最大3レンジに対する校正 |
機能追加
| 品名 | 型式 | 仕様・備考 |
|---|---|---|
| トリガ拡張（HW） | IRI-H9TRGA | 入力2ch、出力2ch（ロックイントリガ出力） |
| ロックインキット | IRI-H9LIKA | トリガ拡張（HW）、ロックインソフト、コントロールモジュールのセット |
| フレーム高速化I/Fキット | IRI-H9HSA | 10Gig-E、最大フレームレート355Hz（フルフレーム）、データ深度13bit |
| 電動フォーカス機構 | IRL-H9MDFA | オートフォーカス機能付き（ソフトウェア制御） |
その他
| 品名 | 型式 |
|---|---|
| 高機能解析ソフト | IRBIS Professional |
| 校正証明書 | IRS-H9T01A |
| 検査成績書（データ付） | IRS-H9I01B |
