赤外線サーモグラフィカメラ｜ InfReC R550シリーズ【超解像・高画素モデル】

超解像・高画素モデル
最大記録画素数120万画素！類を見ない高精細な熱画像。120Hzでの高速サンプリング動画収録機能とレンズラインアップを強化した高機能フラッグシップモデル！

特長

用途と測定温度範囲で選べる3種類のモデル

• R550Pro
  フル機能R&D用モデル
  時系列データの測定を行うR&D分野や、熱挙動の速い微小電子部品、金属溶接などの高温測定に最適。
  測定温度範囲 -40～+2000℃



• R550
  R&D、設備診断用モデル
  高所となる電気設備やプラントの配管などの点検に最適。
  測定温度範囲 -40～+650℃



• R550S
  構造物診断用モデル
  コンクリート構造物や建築物外壁の剥離診断に最適。
  測定温度範囲 -40～+120℃

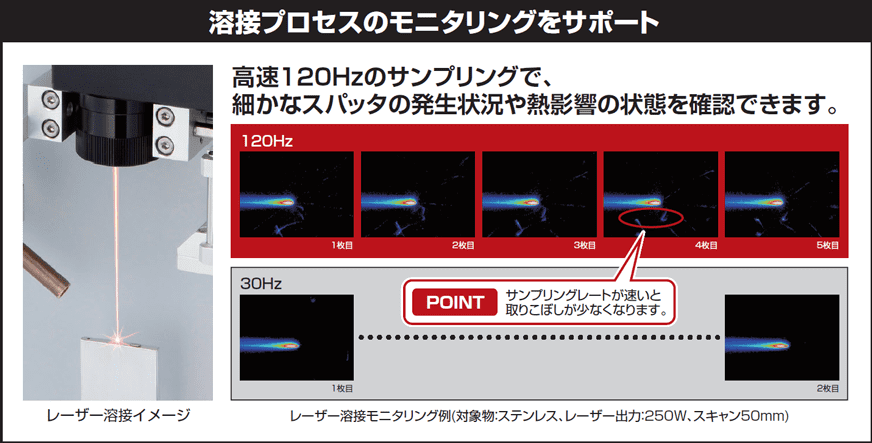

最速120Hzの高速サンプリング（R550Pro）

ウィンドウイングモードにより、最速120Hzの高速撮影が可能です。
レーザ溶接や抵抗溶接時のスパッタ挙動確認および近隣への熱影響解析が行えます。

• 120Hz ： 640×120ウィンドウイング時
• 60Hz ： 640×240ウィンドウイング時
• 30Hz ： 640×480フルイング時

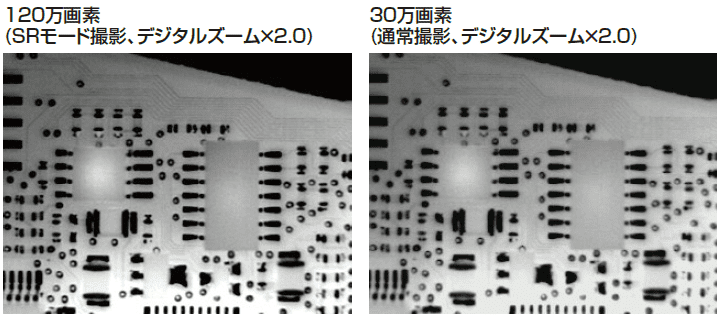

最大記録画素数120万画素の高精細な熱画像

複数枚超解像処理により、非冷却型サーモグラフィカメラとしては最高クラスの高解像度を実現しました。

• 超解像（SR）モード：1280 x 960画素　空間分解能：0.58mrad相当
  ※手振れ等の効果による特徴の抽出により、複数画像の合成処理が適切に実施された場合
• 通常の記録モード： 640 x 480画素　空間分解能：0.87mrad

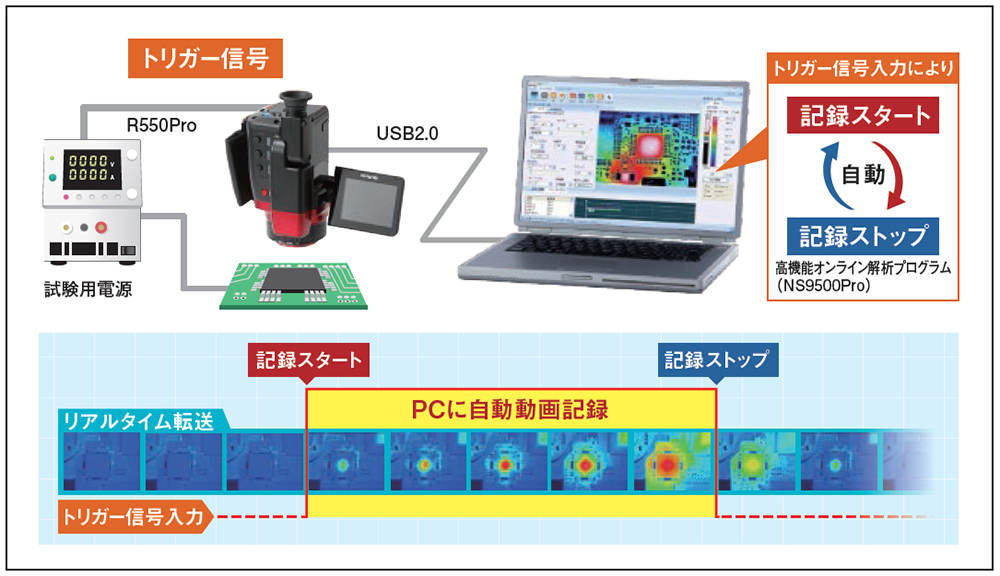

外部トリガー入力による自動記録開始機能を搭載(R550Proのみ)

試験装置や現場設備と連動した確実なデータ収録が可能です。

• カメラ本体に外部トリガー信号が入力されると、PCの解析ソフトウェアが自動で動画記録を開始します。
• I/O機器を使ったシステム構築をせずに、より簡単に試験装置や現場設備と連動したデータ収録を行うことが可能です。

最新の画像フィルタリング機能（デノイズ）により、温度分解能をさらに向上

• NEC中央研究所が開発した最新のノイズ処理技術を搭載。測定対象物の輪郭を鮮明に保ったまま、空間フィルタ処理でランダムノイズを低減します。
• 0.025℃（at 30℃）の温度分解能を実現、わずかな温度差を鮮明に捉えたい非破壊検査に最適です。

機能

現場での操作性を追及

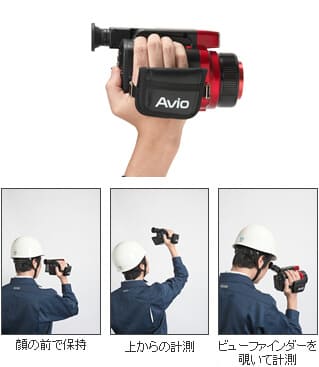

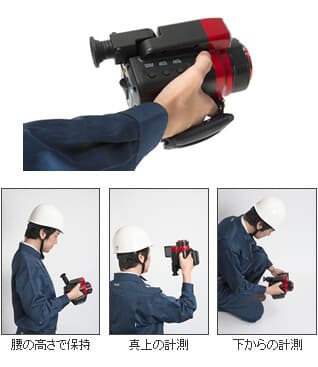

• FRZ/RECボタンを2箇所に配置　2WAYの持ち方が可能です。

正面の撮影	上方や下方の撮影




• 500万画素の可視カメラで熱画像と可視画像の「並列表示」「合成表示」が可能
ピクチャインピクチャ



並列表示



透過合成

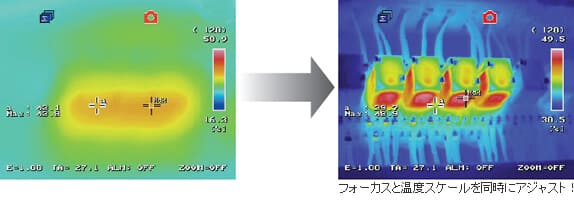

• 温度スケールとフォーカスを同時にアジャストする「フルオート機能」を搭載







• 三脚取付け時に便利な操作リモコンを標準装備



標準レンズで最小58ミクロンの近接撮影が可能

10cmまで近接可能な標準レンズと「複数枚超解像処理」機能の組合せにより、オプションレンズが無くても微小物の計測が可能です。

• 最小空間分解能：58μm相当　※1　＜超解像（SR）モード撮影時＞

作業効率を向上させるワイドな視野角

操作性の高いワイドな視野角は、限られたスペースでも広い範囲を撮影できるため、作業効率が上がります。

• 測定視野角 ：水平32° × 垂直24°

カメラ本体に多彩な記録モードを搭載

• 高画素で記録可能な超解像（SR）モード
• 最大100°（水平）の広範囲を撮影できるクイックパノラマモード
• カメラだけで最大3Hzの動画記録ができるSD動画モード（※R550Pro のみ）
• 熱画像と可視画像を同時に記録できるインターバルモード
• 接点信号により外部機器と連携可能なトリガー入力とアラーム出力機能（※R550Pro のみ）

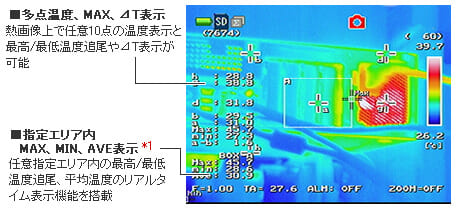

豊富な計測機能を搭載

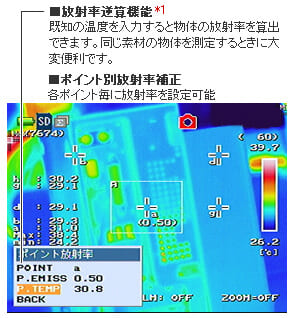

最高・最低温度追尾/⊿T計算/放射率逆算/ラインプロファイルなどの計測機能あり。現場でのデータ確認が簡単・確実に！

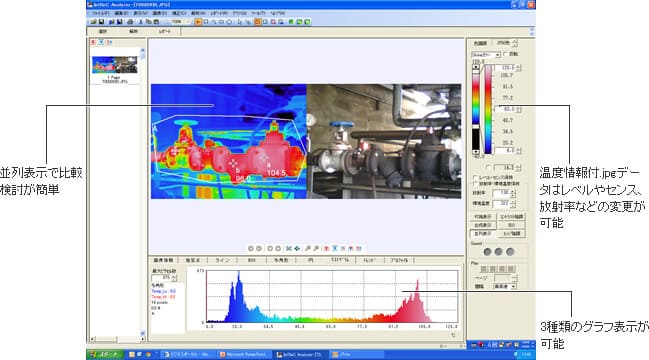

充実した解析ソフトウェア

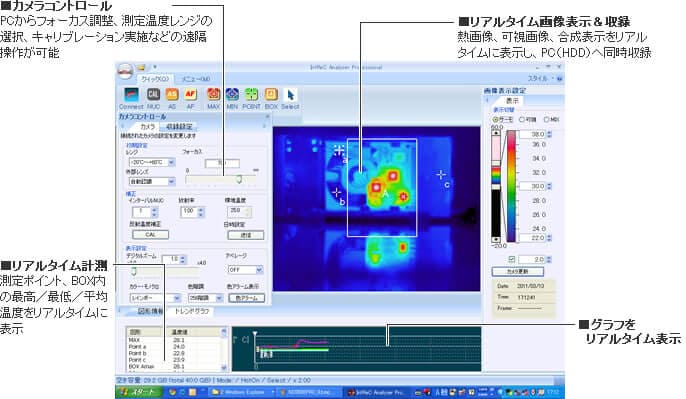

リアルタイム計測（オンライン）
InfReC Analyzer NS9500 Pro for R550（R550Proに標準添付）

解析（オフライン）
InfReC Analyzer NS9500 Std for R550（R550、R550Sに標準添付）

• データ選択→各種機能で解析/補正・編集

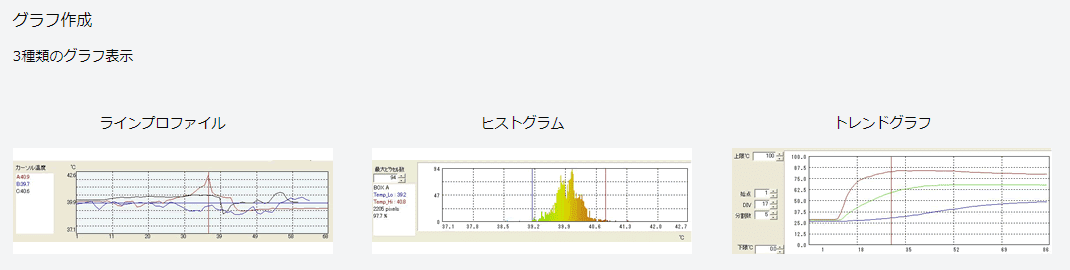

• グラフ作成

3種類のグラフ表示

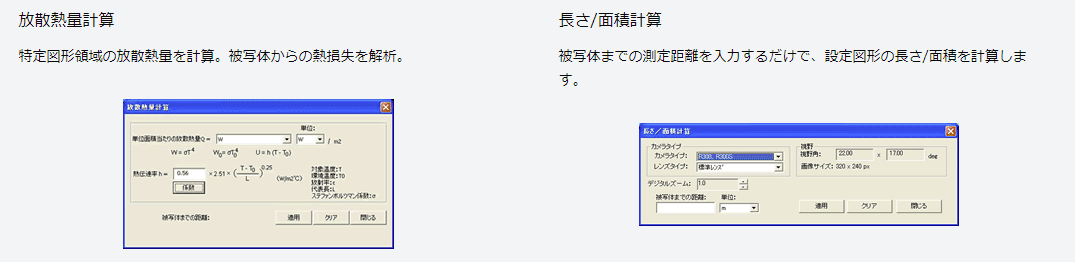

• 放散熱量計算







• パノラマ編集

パノラマ撮影（スキャン合成）した熱画像を1画像に結合できます。

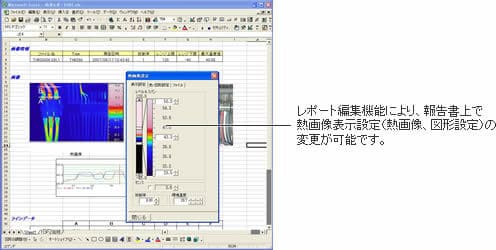

レポート出力

Excel、Wordテンプレートで画像、グラフを自由にレイアウト

概略仕様

オプション

オプションレンズ

さまざまなシーンに対応可能な豊富なレンズラインナップをご用意しております。

21μm近接拡大レンズ　IRL-C021UB20

測定温度範囲	-40～650℃
測定視野範囲	13mm（H） x 10mm（V）
分解能	21μm
作動距離	22mm
外形寸法	φ59 ｘ 27.9mm
質量	145g以下

52μm近接拡大レンズ　IRL-C052UB

測定温度範囲	-40～650℃
測定視野範囲	33mm（H） x 25mm（V）
分解能	52μm
作動距離	56mm
外形寸法	φ44 ｘ 30mm
質量	105g以下

2倍望遠レンズ　IRL-TX02D

測定温度範囲	-40～2000℃
測定視野範囲	16°（H） x 12°（V）
空間分解能	0.44mrad
作動距離	2m ～ ∞
外形寸法	φ 64 ｘ 22mm
質量	125g以下

2倍視野拡大レンズ　IRL-WX02D

測定温度範囲	-40～2000℃
測定視野範囲	64°（H） x 48°（V）
空間分解能	1.74mrad
作動距離	0.1m ～ ∞
外形寸法	φ 80 ｘ 63mm
質量	230g以下

3倍視野拡大レンズ　IRL-WX03D

測定温度範囲	-40～2000℃
測定視野範囲	93°（H） x 73°（V）
空間分解能	3.10mrad
作動距離	0.1m ～ ∞
外形寸法	φ 59 ｘ 89.3mm
質量	330g以下

• 納入済みのカメラ本体にオプションレンズを後付けする場合は、本体の引取り温度校正作業が必要です。
• R550Proとオプションレンズの組合せにおいて、650℃以上の温度校正については「オプションレンズ用2000℃高温レンジ校正費」が別途必要です。
• オプションレンズはカメラ本体に対し、3種類のレンズの組み合わせが可能です。

別売品

その他オプション
