安価な量産型から特殊設計品まで幅広いバリエーション。 絶縁性高粘度の液体や絶縁性樹脂粉粒体の検出に最適な静電容量式レベルスイッチ測定対象：導電性〜絶縁性の粘性液体と粉粒体
QH型：高周波吸収自動補正・直列共振タイプ（耐付着型）
QS型：超高感度・並列共振タイプ（耐静電気型）
SH型：本質安全防爆構造ExiaII CT5(TIIS)、耐圧防爆構造(ATEX)
特長
QH、SH型
- 導電性・絶縁性どちらの測定物も検出可能。
- 導電性測定物の付着や堆積による誤動作を回避する「自動補正機能」。
- 感度ダイヤルを回すだけで、感度設定が可能。また、検出感度切り替えスイッチにより、広範囲の測定が可能。
- 窒素封入型リレーを使用。
- 駆動部がなく長寿命。
- Φ60小型ヘッドケース。(SUS製、アルミ製)
QS型
- 超高感度アンプを使用しているため、高絶縁体の測定に適する。
- 高所や狭所に設置されたタンク向けの「分離型」は、アンプ側に装着されたメーターを見ながらパネル側で調整可能。
- 制御盤側での集中管理が容易。
- 電源電圧変動に対し万全の処置。
- 振動に強い。
- SETボリュームを回すだけで、測定物に応じた感度設定が可能。
その他の仕様
- 絶縁性高粘度の液体や絶縁性樹脂粉粒体の検出に最適。
- 検出部の設計自由度が高い。現場条件に応じ、小型、高強度、フラット、パイプライン等の検出部製作が可能。
- 製品単独で高圧ガス設備試験受検。※注1
- アンプ一体型耐圧防爆構造(ATEX)。
- 静電気の影響はほとんど無視できる。※注2
- センサー基板に動作表示LEDがついており、現場での動作確認が容易。 ※注1：KHK受検用に必要ドキュメント(強度計算書、試験成績書、ミルシート)だけご用意せさていただくこともできます。 ※注2：タンク内容物に静電気が帯電すると、静電気はレベルスイッチの検知電極から接地電極へ、取付フランジまたは、取付ネジからタンクアースへと流れます。アースラインが配線できる場合、アース配線に流すこともできます。 このことは、静電気爆発の防止に大変有効です。
用途
- 液面、粉面、界面、分液、泡面
- 泡を無視して液面検出
- 高導電性付着にはアドミッタンス式(AD型)カーボンスラリー、海底土砂(鉱物含有)、汚泥、海水(ミネラル付着)、金属粉スラリー、半導体など
感度の説明
| 型式 | アンプ感度 | 最高検出能力 | 測定物 |
|---|---|---|---|
| QS | X：高感度 | 0.1pF | 超絶縁性粉粒体～導電性液体 |
| QH/SH | X：高感度 | 0.5pF | 絶縁性粉粒体～高粘度導電性液体 |
| QS/QH/SH | B：広域感度 | 3pF～2Ω | 導電性液体 |
測定物例
| 電気特性 | 低い ← ∞Ω | 導電性抵抗値 | → 高い 2Ω | |||
|---|---|---|---|---|---|---|
| 液体 | 原油・重油、石油系オイル、トルエン、メタノール、アセトン、トランス油、ワニス、樹脂濃溶液、 溶剤、塗料、シリコンオイル、グリス、アスファルト、油・バター、チョコレート、液糖、純水 | ウレタン、アルコール、ビール、生クリーム | アンモニア、屎尿、水性塗料、豆乳、化粧クリーム、水 | 水性ワックス、スラリー、牛乳、パルプ | アルカリ、苛性ソーダ、塩酸・硫酸、界面活性剤、醤油、シャンプー、リンス、石灰乳、消石灰溶液、電解液 | 味噌、魚肉のミンチ、ソース、汚泥、脱水ケーキ、家畜排水 |
| 粉・粒体 | 樹脂ペレット、塩ビパウダー、ポリエステルペレット、ナイロンチップ、燃焼灰、米・麦・ごま、砂糖、コーン、澱粉、石灰・灰・砂、酸化鉄粉、粉石鹸 | カーボン、金属粉 | ||||

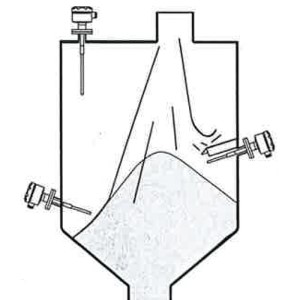

取付イメージ
主な仕様
| 型式 | QH型：高周波吸収自動補正・直列共振タイプ（耐付着型） QS型：超高感度・並列共振タイプ（耐静電気型） SH型：本質安全防爆構造ExiaII CT5(TIIS) 耐圧防爆構造(ATEX) |
|---|---|
| サニタリー仕様 | #400バフ仕上げ相当 電解研磨 不動態化処理 耐結露処理 IDFサニタリーへルール/シート・ナット取付 |
| 動作原理 | 発振回路と検出部から構成される。測定物と空気の静電容量が大きく異なるため、接液・接粉による静電容量の変化を電気信号に変換し、リレーを作動させる。 |
| 接液部材質 | SUS304、SUS316、SUS316L,PVC、耐熱性PVC、テフロン、FRP、FEP、PFA、 チタン、ハステロイB、ハステロイC276、ニッケル、タンタル、セラミック、グラスライニング、SS400など |
| 使用温度 | 最大 500℃ (個別設計により可能) |
| 耐圧 | 最大 25MPa (個別設計により可能) |
| 入力電源 | QH型：一体型または分離型 AC105V/210V（±10％）50/60Hz、DC24VQS型：一体型または分離型 AC105V/210V（±10％）50/60Hz、DC24VSH型：分離型 AC100V（±10％）50/60Hz |
| 出力 | リレー接点(AC250V / DC30V,5A)、トランジスタ |
| 標準取付寸法 | フランジ JIS5K/25A、１”PTネジ、IDFへルール（1.5S、2S）など |
| その他の特長： |
|

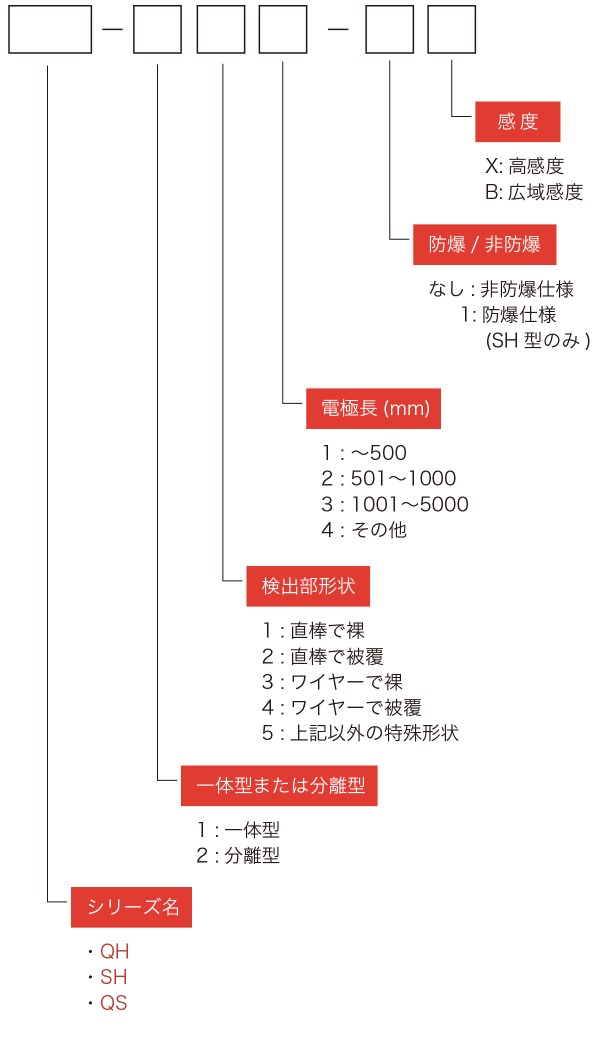

型式表示

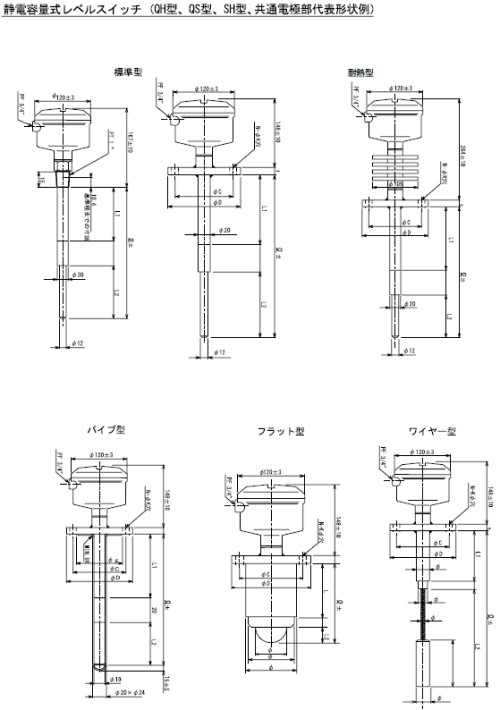

図面
