JIS規格一般形AA級準拠、「検定」取得可能なデジタル照度計
デジタル照度計IM-600は、計量法に基づき「型式承認」されており「検定」を受けることが出来る照度計です。また「JIS規格一般形 AA級準拠」の高精度、高信頼性を満たし、LED照明設計や各種環境の照度基準測定（事務所、工場、店舗、学校、保険医療施設等の照明の評価管理）に最適です。IM-600Mは小型受光部タイプで狭いエリアでの使用が可能。照明機器メーカーの開発・ライン検査等、装置・設備センサーとしてもご使用頂けます。
操作方法（動画）
『失敗しないLED照明の照度のはかり方』 株式会社トプコンテクノハウス
『失敗しないLED照明の照度の計り方』冊子をカタログダウンロードサイトに用意致しました！
- SectionⅠ LED照明は今までのものと何がちがうの？
- SectionⅡ なぜ計るの？
- SectionⅢ そもそも照度ってなに？
- SectionⅣ 色々あるけどどんな照度計を選択すればいいの？

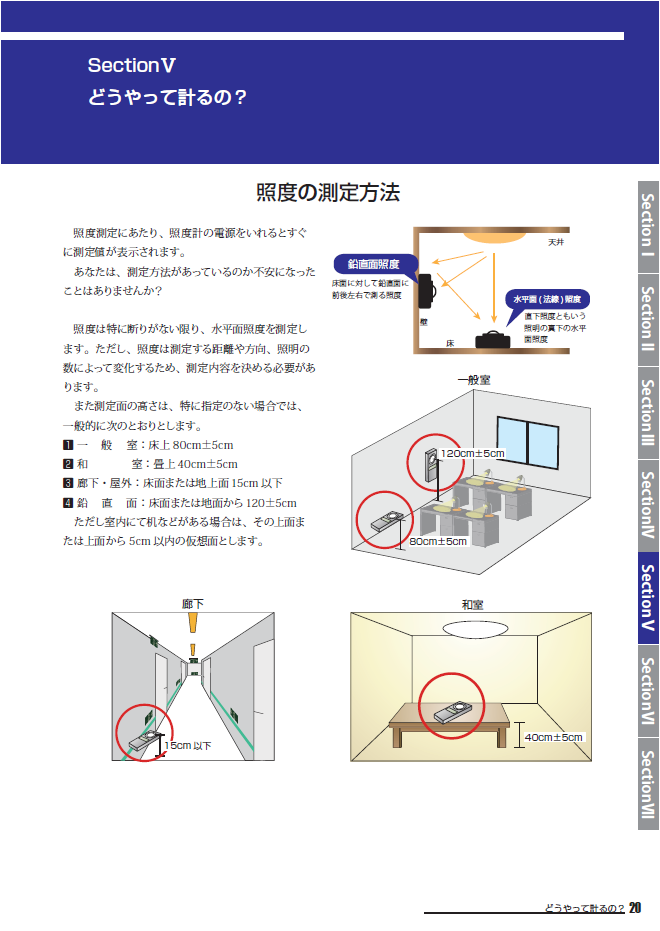

- SectionⅤ どうやって計るの？
- SectionⅥ 何を注意すればいいの？
- SectionⅦ どう管理すればいいの？
LED照度測定のはかり方はあっているの？例えば「照度の表示値がパラパラと変動してどのタイミングの表示値を記録すればよいか？」、「測定の高さや位置はあっているのか？」、「事務所内で測定した照度値は丁度いいのか暗すぎるのかどうやって判断すればいいのか？」、「測定担当者によって測定値が異なる」など不安や疑問点があるのではないでしょうか。それらを解決する為の参考とご活用頂ければ幸いです。
⇒『失敗しないLED照明の照度の計り方』
※ダウンロードにはユーザー登録が必要です。
特長
- 低照度から高照度まで広範囲な測定が可能（測定範囲：0.005～999,000lx）で、LED照明の評価にも最適
- 照度レンジは６段階（１～６）はオート/マニュアル切替が可能
- キーボードにより各種測定モード選択が可能
- 延長ケーブル（2m、5m、10m、20m、30ｍ）使用により、受光部と表示部の分離が可能 (IM-600)
- ミニUSB対応やキャップレスゼロ補正可能により、システム装置への組込みが可能
- フリッカ光の測定やオシロスコープと接続し出力波形の観察が可能
キーボードによる測定モードの選択が可能
- 光度測定（cdモード）光源からの距離を入力する事により光度が表示できます。
- 積算照度（lx・hモード）積算照度と積算時間を交互に表示します。
- 補正係数（C.C.Fモード）補正係数の入力により、測定値に補正を加えることができます。
- 偏差測定（⊿モード）・パーセント測定（%測定）基準照度の入力により、基準値に対する偏差・パーセントが表示されます。
USBコネクタ、アナログ出力コネクタ
- USBコネクタ付きで、パソコンによるデータ収取が可能です。
- アナログ出力付き（アナログ出力プラグ付）ですので、オシロスコープや外部レコーダー等に接続可能です。
用途
- 照明機器メーカの製品開発、製品評価
- 建設・建築施工業者による照明設計や電気工事などの照度チェック
- 工場、店舗、学校、事務所等の室内照明保守管理
- 植物工場での光源管理
- 工場、学校、事務所等の照明保守管理
- 各種製造・検査装置への搭載
概略仕様
| 照度計 階級 | IS C 1609-1 ： 2006 一般形AA級照度計に準拠 | |
|---|---|---|
| 受光素子 | シリコンフォトダイオード | |
| 測定範囲 | 0.005～999,000 lx | |
| 斜入射光特性 |
【 IM-600 】 10°：±1%以内 30°：±1%以内 50°：±5%以内 60°：±5%以内 80°：±10%以内 |
【 IM-600M 】 10°：±1%以内 30°：±2%以内 50°：±6%以内 60°：±7%以内 80°：±25%以内 |
| 相対分光感度特性 | 6%以下 *標準比視感度からの外れ f1 | |
| 直線性 | ±2% of rdg. ±1 digit （オートレンジ） | |
| 測定レンジ | オート/マニュアル、6段レンジ | |
| 測定機能 | 基本測定 ： 照度(lx)、積算照度(lx・h)、積算時間(h)、光度(cd) 偏差測定 ： 照度差(lx)、照度比(%) |
|
| 補正機能 | 補正計数設定 | |
| アナログ信号出力 | 0～3V | |
| インターフェース | USB | |
| 電源 | 単3乾電池×2（市販品）、 又は専用ACアダプター(オプション) | |
| 使用条件 | 温度 ： -10～40 ℃ / 湿度 ： 85％R.H.以下 （結露なきこと） | |
| 外形寸法 (W×D×H) | 188×65×34mm、 センサー部(IM-600M) ： 16×21mm | |
| 質量 | IM-600 ： 200g、 IM-600M ： 230g *乾電池除く | |
別売付属品
- ACアダプター ：ZV-42
- 延長ケーブル ：ZV-21(2m)/ ZV-22(5m)/ ZV-23(10m)/ ZV-24(20m)/ ZV-25(30m)
- 測定プログラムMT-100 ：無償ダウンロード可 はこちらよりトプコンテクノハウス ダウンロードサイト
