制御性に優れた、定量ポンプLKシリーズ専用のコントローラ
特徴

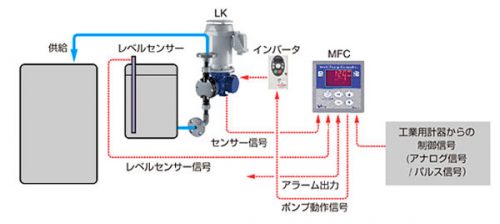

MFC型は制御性に優れた、定量ポンプLKシリーズ専用のコントローラです。ポンプストローク数を0～120spmで自動制御することが可能です。ポンプ実ストローク数のフィードバック信号をコントローラが自動補正、正確なストローク数制御を行います。見やすいLCD表示と、大型タッチキーの採用で操作性に優れています。また、キーロック機能付きの安心設計です。定量ポンプLKシリーズ、MFC型ポンプコントローラのコンビネーションで、薬注プロセスにおける各種自動制御運転がローコストに行えます。
- アナログ信号 (4～20mA等)、パルス出力 (分周・カウント) 運転が可能
- 外部出力信号でポンプ運転状況の監視が可能
- 操作は簡単なキータッチ入力方式、視認性の良いLCDを採用
- 表示はストローク数 (spm) と実流量 (L/min) の選択が可能
- キーロック・プライムの各種機能や、外部レベルセンサーの制御など、様々な薬注プロセス管理が可能
用途
- 工場排水処理における、水質管理
- 上下水道処理施設の滅菌処理
- 化学、製紙、食品分野における、薬注プロセス
概略仕様
| 運転機能 | 手動運転 (Manual)、外部信号運転 (EXT) 操作キーにて選択(EXT) |
|
|---|---|---|
| 制御機能 | 設定 |
手動運転(Manual operation) 外部信号運転(EXT) |
| 入力 | ストロークセンサ | 無電圧接点、またはオープンコレクタ (弊社指定) |
| 制御電流入力 | 信号入力範囲 4 ～ 20 mA (0 ～ 20 mA) | |
| パルス入力 | 無電圧接点、またはオープンコレクタ (DC12V 10mA 以下) Low Active100Hz 以下 |
|
| 2段レベルセンサ | 無電圧接点、またはオープンコレクタ (DC12V 10mA 以下) Low Active 1. Pre STOP (LCD 表示 / AL出力) 2. STOP (ポンプ停止、LCD表示 / AL出力) |
|
| ダイヤフラム 破損検知器 |
無電圧接点、またはオープンコレクタ (DC12V 10mA 以下) Low Active |
|
| フローチェッカー | 無電圧接点、またはオープンコレクタ (DC12V 10mA 以下) Low Active |
|
| 出力 | センサ用電源 | 12V 20 mA |
| インバータ制御信号 | 4 ～ 20 mA 負荷抵抗500Ω以下 | |
| インバータ RUN / STOP |
半導体接点 | |
| 伝送出力 | 4 ～ 20 mA 負荷抵抗500Ω以下 | |
| 出力 | 機械接点 (AC250V 5A) AL1 / AL2 (コモン共通) 設定項目：ストップ / プリストップ / カウントアップ終了 / フローチェッカー / ダイヤフラム破損検知 |
|
| 電源電圧 | 1φ AC100V ～ 240V 50 / 60 Hz 消費電力24VA | |
