いつでもどこでも「色彩評価、試験/評価、太陽エネルギ研究」を、より正確に実現します。
製品動画
製品特長
人工太陽照明灯 SOLAX500Wシリーズは、晴天時、正午±２時間に地表に到達する太陽光と同じスペクトルの光を出す、人工太陽照明灯の基本となるモデルです。
室内の作業でも太陽のもとで見るのとまったく同じ色彩でモノを観察できます。
色彩を正確に判断することが求められる自動車産業や写真関連の研究のほか、美術品の展示にも十分威力を発揮します。
分光分布
配光分布
概略仕様

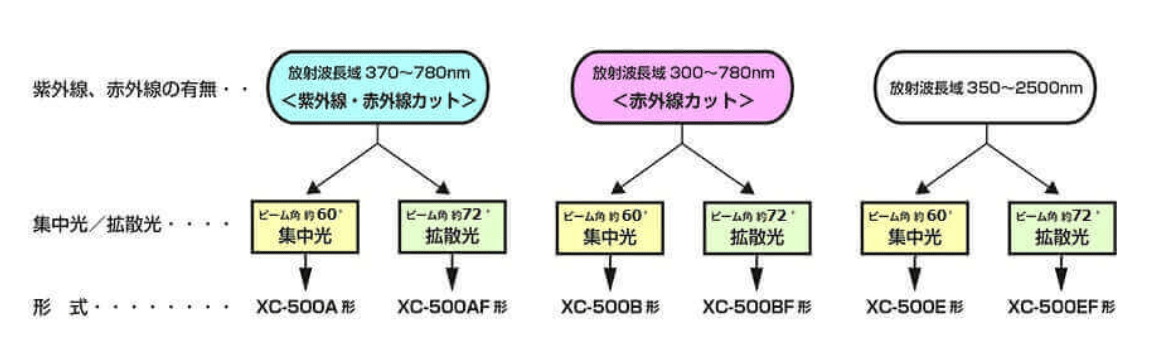

紫外線および赤外線のエネルギーは用途区分によりフィルターによって調整されていますので、お客様の用途により紫外線・赤外線の有無や光線の拡散度合、強弱などの必要条件から仕様をお選びいただけます。
中心光度
ビーム角26000㏅
約60度12600㏅
約72度26000㏅
約60度12600㏅
約72度26000㏅
約60度12600㏅
約72度
ビーム角26000㏅
約60度12600㏅
約72度26000㏅
約60度12600㏅
約72度26000㏅
約60度12600㏅
約72度
| 用途区分 | 色彩評価用 | バイオ・健康医学分野用 | 太陽エネルギー試験用 | ||||
|---|---|---|---|---|---|---|---|
| 形式 | 基本形 | XC-500A 形 | XC-500AF 形 | XC-500B 形 | XC-500BF 形 | XC-500E 形 | XC-500EF 形 |
| 埋込形 | ※ XB-500A 形 | ※ XB-500AF 形 | ※ XB-500B 形 | ※ XB-500BF 形 | ※ XB-500E 形 | ※ XB-500EF 形 | |
| 使用フィルタ形態 | 透明 | フロスト | 透明 | フロスト | 透明 | フロスト | |
| 入力電源 | AC100Vの場合 50/60Hz 約9A（90～132V 使用可） AC200Vの場合 50/60Hz 約5A（180～264V 使用可） |
||||||
| ランプ容量 | 500W | ||||||
| 点灯方向 | 下向き～横向き（上向きでは使用できません） | ||||||
| 平均演色評価数 | 98 | 96 | 96 | ||||
| 放射波長域 | 370～780nm （紫外線カット、熱線約80％カット） |
300～780nm （健康に有効な紫外線あり、熱線約80％カット） |
350～2500nm | ||||
| 色温度 | 約5500k | ||||||
| 保護形式 | 室内保護形 | ||||||
| 使用温度範囲 | -10℃～30℃ | ||||||
| 本体重量 | SOLAX 本体4.2㎏、電源装置3.5㎏ | ||||||
ご使用上の注意
- 紫外線および赤外線のエネルギーは用途区分によりフィルタによって調整されています。
- ボリュームにより、60～100%の連続調光が可能です。
- E、EF以外の機種の熱線は約80%カットしています。
- ご使用の際は、必ず取扱説明書をお読みください。
- ご要望により、1sun(1000W/m2)や100000Lxを照射できる集光形スーパースポットタイプ（※）も製造できます。（XC-500ASS、XC-500AFSS、XC-500BSS、XC-500BFSS、XC-500ESS、XC-500EFSS）
- 取付金具及び予備品はオプションです。下記オプション項をご参照ください。
- 取付金具と照明灯との組み合わせ形番が設定されています。(詳しくは弊社にお問い合わせください)
- 使用環境は室内とし、使用温度範囲は-10～+30℃です。
- 色温度は±10%以内の誤差があります。

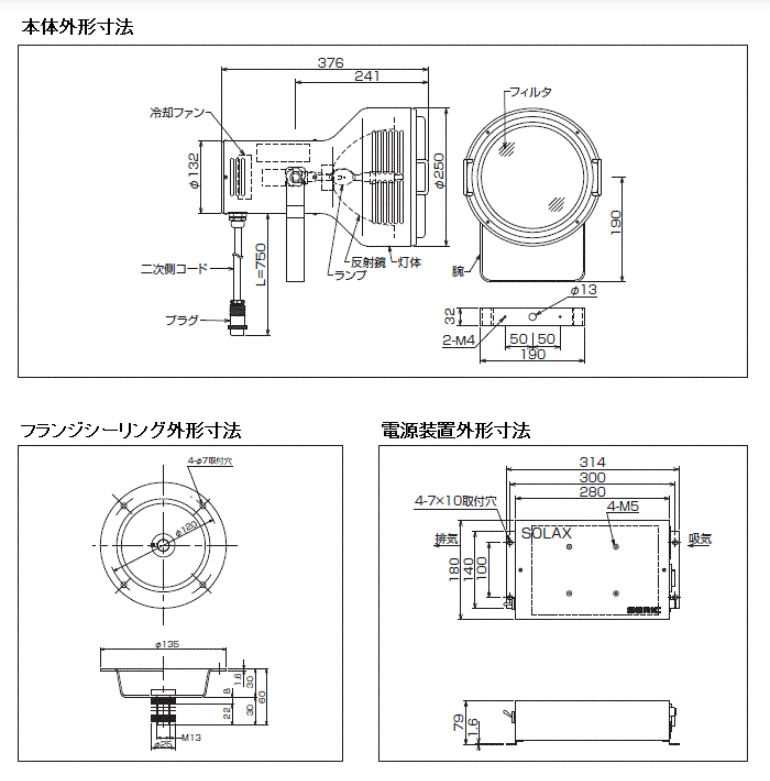

外形寸法図
オプション

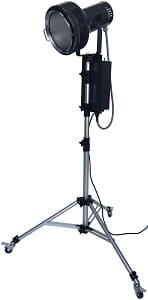

| 三脚スタンド形 | フランジシーリング形 （電源装置セパレート取付） |
フランジシーリング形 （電源装置一体取付） |
|---|---|---|
 |
 |
 |
| 本体 XC-500* 三脚 ST-C03P 組合せ形番 SOLAX500-1* |
本体 XC-500* フランジシーリング FC-30L 組合せ形番 SOLAX500-3* |
本体 XC-500* フランジシーリング FC-30L 組合せ形番 SOLAX500-3* |
| ランプ | フィルター | 100V系電源コード | 200V系電源コード |
|---|---|---|---|
 |
 |
 |
 |
| SET-500F | A-196, AF-196 B-196, BF-196 E-196, EF-196 |
国内100V系：CP2-100 海外100V系： CP1-100 |
CP0-200 |
オプション仕様
取付金具
| 名称 | 三脚スタンド | ブースター用三脚スタンド | フランジシーリング |
|---|---|---|---|
| 形式 | ST-C03P | ST-M2BT | FC-30L |
| 主材料 | アルミニウム | 鋼板 | |
| 塗装色 | 白アルマイト加工 | マンセル記号N3.0 | |
| 単体概算重量 | 3.2kg | 5.2kg | 0.32kg |
予備品
| 名称 | ランプ | 枠付フィルター | 電源コード |
|---|---|---|---|
| 形式 | SET-500F |
|
|
| 仕様 | 容量 500W 寿命1500H（連続点灯） |
|
|
［注］フィルターは枠を付けない単体のものもあります。
